Что такое клапан глобуса? Понимание его функции, дизайна и приложений

Вы когда -нибудь задумывались, как промышленности контролируют поток жидкостей и газов? Клапаны глобуса являются ключом к этому процессу. Вы также узнаете о различных типах клапанов глобусов и их приложениях в разных отраслях.

Основы клапанов глобусов

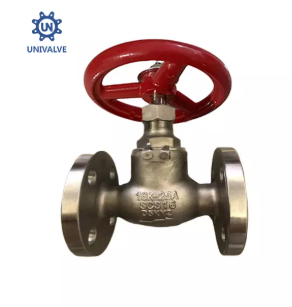

Что такое клапан глобуса?

Клапан глобуса - это тип клапана, используемый для управления потоком жидкостей или газов через трубы. Его дизайн обеспечивает точное регулирование, что делает его важным компонентом во многих промышленных системах. Тело клапана, диск, стебель, капот и сиденье работают вместе, чтобы эффективно контролировать поток.

• Корпус клапана : основная структура, в которой находятся внутренние компоненты.

• Диск : подвижная часть, которая открывает или закрывает клапан для управления потоком.

• STEM : соединяет диск с приводом и позволяет двигаться.

• Bonnet : запечатывает внутренние внутренние продукты клапана и обеспечивает доступ для технического обслуживания.

• Сиденье : часть, где диск запечатывает, чтобы остановить или контролировать поток.

В клапанах глобуса термин «линейный клапан движения» относится к движению диска. В отличие от других клапанов, диск движется вверх или вниз по прямой линии, чтобы регулировать поток, делая клапаны глобуса идеальным для применения дроссельной дроссельной. Эта особенность - то, почему их иногда называют клапанами дроссельной заслонки.

Как работает клапан глобуса?

Клапан глобуса работает, регулируя положение диска относительно сиденья. Когда клапан открыт, жидкость течет между диском и сиденьем, а чем больше диск поднимает, тем выше скорость потока. По мере того, как диск приближается к сидению, он ограничивает поток.

Это линейное движение идеально подходит для контроля потока жидкости, особенно в системах, где необходима точная регуляция. Клапаны шара обычно используются в тех случаях, когда контроль потока более важен, чем снижение потери давления.

Механизм, стоящий за операцией, гарантирует, что жидкости проходят через клапан, испытывая падение давления по пути из -за ограниченного пути. Но это небольшой компромисс для способности мелко настраивать поток. В таких отраслях, как Marine Engineering, например, в продуктах от Shanghai Univalve, эти клапаны имеют решающее значение для систем, требующих точного управления потоком, например, в охлаждающей воде или системах топлива.

С клапанами глобуса вы можете с уверенностью регулировать поток как в ситуациях включения/выключения, так и в ситуациях дросселирования, обеспечивая эффективную работу вашей системы.

Проектирование и строительство глобального клапана

Компоненты клапана глобуса

Клапан глобуса состоит из нескольких ключевых компонентов, каждый из которых играет жизненно важную роль в своей работе:

• Тело : основное корпус, который удерживает внутренние детали и подключается к трубопроводу.

• Диск : эта подвижная часть сидит на сиденье и контролирует поток, блокируя или регулируя ее.

• Сиденье : поверхность, где диск уплотнения для предотвращения или управления потоком жидкости.

• STEM : STEM соединяет диск с приводом, обеспечивая его движение.

• Bonnet : покрывает корпус клапана, запечатает внутренние и обеспечивает доступ для технического обслуживания.

• Привод : управляет движением стебля, либо вручную, либо автоматически (электрический, пневматический или гидравлический).

Конструкция этих компонентов позволяет глобусным клапанам обрабатывать поток жидкости в обоих направлениях. Эта гибкость особенно полезна в системах, где необходимо скорректировать направление потока.

Типы клапанов глобуса и их дизайнерские вариации

Существует несколько вариантов шаровых клапанов, каждая из которых предназначена для конкретных применений:

• T-Pattern Globe Valve : это самый распространенный дизайн. Жидкость дважды меняет направление внутри клапана, что помогает в эффективной регулировании потока. Он обычно используется, когда необходима точная дроссельная, но приводит к более высокому падению давления.

• Клапан углового шара : входные и выходные порты находятся под прямым углом друг к другу, что делает его идеальным для применений, где пространство ограничено или где жидкость должна изменить направление при 90 °. Он обеспечивает более низкое падение давления по сравнению с клапаном T-Pattern.

• Клапан y-pattern Globe : конструкция Y-паттерна снижает серьезность изменения направления потока, предлагая более прямой путь потока. Это уменьшает потерю давления, что делает его идеальным для применений с высоким потоком, где минимизация потери давления имеет решающее значение.

• Сварная и болтовая капота : капот может быть сварена или прикреплена к корпусу клапана. Боротые капоты легче удалить для технического обслуживания, в то время как сварные капоты обеспечивают лучшее герметичность в системах высокого давления.

Каждый тип имеет свои конкретные преимущества, но выбор правильного дизайна зависит от требований системы. Например, Shanghai Univalve предлагает различные конструкции, подходящие для суровых морских сред, такие как T-Pattern и Angle Globe клапаны для различных потребностей регулирования потока.

Материалы, используемые в строительстве глобуса клапана

Материалы, используемые для построения клапанов глобусов, напрямую влияют на их производительность и долговечность в различных условиях. Общие материалы включают:

• Чугун : подходит для систем низкого давления, обеспечивая экономически эффективное решение для общих приложений.

• Литая сталь : идеально подходит для среднего давления и более высокой прочности.

• Нержавеющая сталь : часто используется в высокотемпературных приложениях из-за ее устойчивости к коррозии и окислению.

• Сплавы : для экстремальных условий используются специальные сплавы, особенно при обработке высоко коррозийных жидкостей или температур выше 350 ° C.

Для высокотемпературных приложений, таких как в системах СПГ, клапаны глобусов от Univalve часто имеют отделки из нержавеющей стали, чтобы противостоять захвату и раздраженности, обеспечивая надежную производительность даже в жестких условиях. Выбор материала имеет решающее значение для долговечности клапана, особенно в требовательных отраслях, таких как судостроение или производство электроэнергии.

Глобусные приложения и отрасли промышленности

Общие применения клапанов глобусов

Клапаны глобуса предназначены для точного управления потоком жидкости, что делает их важным инструментом во многих отраслях. Их основное использование - для дросселирования и регулирования потока в системах, где точность имеет решающее значение.

Некоторые общие приложения включают в себя:

• Системы охлаждения : регулирование потока воды или охлаждающей жидкости в промышленных системах охлаждения.

• Системы масла : управление потоком топлива на электростанциях или морских двигателях.

• Химические системы подачи : управление потоком химических веществ в процессах производства или обработки.

Они также идеально подходят для систем, требующих точной модуляции, например, в системах котла или турбинных смазочных системах, где контрольный поток имеет решающее значение для обеспечения эффективности и предотвращения повреждения.

Глобусные клапаны в морских и промышленных системах

В морской инженерии клапаны глобуса играют важную роль. Они часто встречаются в системах охлаждающей воды или в качестве изоляционных клапанов в системах топлива на судах. Эти клапаны помогают регулировать поток воды или топлива, обеспечивая плавные операции в суровых условиях.

• Shanghai Univalve специализируется на этих клапанах, предоставляя высококачественные продукты для морских применений, которые соответствуют самым строгим стандартам. Клапаны глобуса помогают управлять всем, от охлаждения до топливных систем на судах, что способствует общей безопасности и производительности.

В промышленных секторах глобусные клапаны обычно используются на электростанциях, нефтеперерабатывающих заводах и химических заводах, где имеет важное значение. Они обеспечивают точный контроль, необходимый для поддержания оперативной стабильности в сложных системах.

Где клапаны глобуса не идеальны?

Хотя клапаны глобуса отлично подходят для многих приложений, есть некоторые ситуации, когда они не лучший выбор. Их следует избегать в системах, включающих суспензии или толстые жидкости. Внутренняя перегородка в клапанах глобуса может засоряться, что приводит к неэффективной работе или повреждению.

В таких случаях другие клапаны, такие как затворы или шариковые клапаны, более подходят. Например, клапаны затвора лучше подходят для приложений с высоким потоком, низким уровнем давления, в то время как шаровые клапаны идеально подходят для быстрого управления/выключения в системах, где точная регулирование потока не требуется.

В общем, клапаны шара идеально подходят, когда вам нужен тонкий контроль над потоком, но для систем, включающих толстые или вязкие жидкости, другие типы могут быть более эффективными.

Преимущества и недостатки клапана глобуса

Преимущества глобальных клапанов

Клапаны шара известны своим превосходным контролем над потоком жидкости. Вот ключевые преимущества:

• Точное управление потоком и дроссель : шаровые клапаны позволяют вам делать тонкие настройки потока, идеально подходящие для приложений, где необходима точность.

• Надежная возможность отключения : эти клапаны могут полностью остановить поток при необходимости, обеспечивая надежную работу в критических системах.

• Долговечность и простота обслуживания : благодаря их простому дизайну клапаны глобуса легко поддерживать. Меньшее количество компонентов означает, что меньше вещей может пойти не так, что сокращает время простоя и технического обслуживания.

• Отлично как для включения/выключения, так и для регулирования приложений : необходимо ли вам полностью остановить поток или регулировать его, клапаны глобусов хорошо работают в обоих сценариях.

Поскольку клапаны глобуса имеют прямую конструкцию, их поддержание часто проще, чем другие типы клапанов, что поддерживает эксплуатационные расходы.

Недостатки глобальных клапанов

Несмотря на их многочисленные преимущества, клапаны глобуса поставляются с некоторыми недостатками:

• Более высокое падение давления : клапаны шара вызывают больший падение давления по сравнению с другими типами клапанов, такими как затворные клапаны. Это может повлиять на эффективность системы.

• Более медленная работа : дизайн многообразования означает, что клапаны глобуса открываются и закрываются медленнее, чем шариковые или затвольные клапаны. Это может быть недостатком в системах, требующих быстрого отклика.

• Больше усилий, необходимых для работы : из-за их дизайна клапаны глобуса часто требуются больше силы для работы, особенно при использовании в системах высокого давления.

В определенных условиях клапаны глобуса также могут страдать от кавитации и мигания в дифференциальных ситуациях высокого давления, которые могут повредить клапану и снизить срок службы.

В то время как клапаны глобуса идеально подходят для точного управления потоком, их недостатки следует учитывать при выборе лучшего клапана для конкретных приложений.

Клапан глобуса против других типов клапанов

Клапан глобуса против Gate Valve

Глобус и клапаны затвора служат разным функциям, и понимание их различий может помочь вам выбрать правильный для вашей системы.

• Функциональность: клапаны глобусов предназначены для точной регуляции потока. Они идеально подходят для применений, где вам нужно контролировать поток, например, в химической обработке или турбинных смазочных системах. С другой стороны, клапаны затвора в основном используются для контроля включения/выключения, где тонкая модуляция не нужна.

• Операция: Клапаны глобуса требуют большего количества поворотов для полного открытия или закрытия, что делает их медленными, чем затвольные клапаны. Клапаны затвора обычно открываются и закрываются быстрее, что делает их идеальными для систем, где необходимы быстрое действие.

• Падение давления: клапаны шара вызывают более высокое падение давления из-за пути потока, который является более ограничительным, чем прямой путь клапана затвора.

Когда использовать клапан глобуса: если вам нужна регулирование потока или управление дросселью, правильный выбор клапан глобуса.

Когда использовать клапан затвора: для простого управления включением/выключением, где минимальные потери давления являются критическими, выберите клапан затвора.

Клапан глобуса против шарикового клапана

Клапаны шара и шаровые клапаны часто сравниваются из -за их использования в регуляции потока, но они различаются по нескольким способам.

• Скорость работы: шаровые клапаны известны своей быстрой работой. Они могут полностью открыться или закрываться всего за четверть хода, что идеально подходит для ситуаций, когда скорость имеет решающее значение, как в системах экстренного отключения.

• Регуляция потока: глобусные клапаны лучше для дросселирования и точного управления потоком. Они допускают постепенные корректировки потока, что делает их идеальными для точной настройки в таких системах, как системах охлаждения или системы топлива.

• Пригодность: шаровые клапаны, однако, лучше всего подходят для ситуаций, когда поток либо полностью открыт, либо полностью закрыт, и необходима быстрое включение/выключение.

Когда использовать клапан глобуса: для точного управления потоком и дроссельными системами в системах, требующих модуляции.

Когда использовать шаровой клапан: если вам нужен быстрый отключение или простой контроль включения/выключения.

Шаровые клапаны быстрее, но глобусные клапаны преуспевают, когда необходим точное управление потоком, особенно в высокоостренных отраслях, таких как морские и промышленные применения.

Подробнее ： 《 Клапан затвора против шарикового клапана 》

Как выбрать правильный клапан глобуса для вашего приложения

Выбор правильного размера и рейтинга давления

Выбор правильного размера и рейтинга давления для клапана глобуса имеет решающее значение для обеспечения эффективной работы системы. Если клапан слишком мал, он не сможет обрабатывать требуемую скорость потока. Если он слишком большой, это может вызвать ненужную потерю давления.

• Размер : всегда соответствует размеру клапана с диаметром трубы и требованиям системы системы. Клапаны шара обычно имеют номинальный размер трубы , который не превышает 12 дюймов. Для более крупных систем специализированные конструкции могут обрабатывать большие размеры.

• Оценка давления : рассмотрим давление системы и рейтинг давления клапана. Если давление слишком высокое, клапан с более высоким рейтингом давления необходим, чтобы избежать отказа или утечек.

Выбор правильного размера и рейтинга давления обеспечивает оптимальную производительность клапана и эффективность системы.

Выбор между ручным, электрическим и пневматическим приводом

Приводы контролируют открытие и закрытие глобусов. Есть несколько типов приводов, которые следует рассмотреть:

• Ручные приводы : они работают вручную и лучше всего подходят для небольших систем или где автоматический контроль не требуется. Они предлагают низкие первоначальные затраты, но требуют большего труда.

• Электрические приводы : идеально подходит для систем, требующих точного автоматического управления. Их легко интегрироваться в системы дистанционного управления, но могут быть дороже.

• Пневматические приводы : они питаются с помощью сжатого воздуха и часто используются в более крупных системах. Они обеспечивают быстрое время отклика и подходят для высокочастотной работы.

Для более крупных клапанов или систем высокого давления приводные приводы (электрические или пневматические) могут быть необходимы для эффективной работы, обеспечения лучшего контроля и сокращения ручных усилий.

Техническое обслуживание и долговечность клапанов глобусов

Правильное обслуживание является ключом к продлению срока службы глобусов. Вот несколько советов по обеспечению того, чтобы ваш клапан работал оптимально на долгие годы:

• Регулярный осмотр : регулярно проверяйте утечки, потерю давления или повреждение. Раннее обнаружение помогает избежать дорогостоящего ремонта.

• Смазка : правильная смазка стебля и капота клапана предотвращает захват и износ, особенно в системах высокого давления.

• Исправление общих проблем : если клапан протекает или поток не так контролируется, как и должно быть, осмотрите диск и сиденье на наличие повреждений. Изношенные компоненты могут быть заменены или заменены для восстановления производительности.

Руночное обслуживание, особенно осмотр и смазывание критических деталей, уменьшит время простоя и сохранит ваш клапан глобуса эффективно.

Часто задаваемые вопросы о клапанах глобуса

В: В чем разница между клапаном глобуса и шариковым клапаном?

О: Глобусные клапаны обеспечивают точное управление потоком и дроссель, что делает их идеальными для применений, требующих модуляции. Шаровые клапаны, с другой стороны, быстрее и лучше подходят для контроля включения/выключения, но менее эффективны в дросселировании.

В: Можно ли использовать клапаны глобуса для систем высокого давления?

A: Да, клапаны глобуса могут использоваться в системах высокого давления. Обычно они изготавливаются из таких материалов, как нержавеющая сталь для высокотемпературных и высоких применений, чтобы предотвратить такие проблемы, как захват и раздражение.

В: Как я узнаю, подходит ли клапан глобуса для моей системы?

A: Рассмотрим такие факторы, как тип жидкости, давление, температура и уровень контроля потока. Клапаны глобуса идеально подходят, когда необходима точная регуляция и дроссельная.

Клапаны глобуса необходимы для регулирования потока жидкости, особенно при судостроении и морской технике. Они предлагают точное управление потоком, что делает их жизненно важными для различных применений. Для индивидуальных решений консультируются с такими экспертами, как Univalve, которые предоставляют пользовательские глобальные клапаны, предназначенные для конкретных потребностей.
