Каковы стандартные размеры морских клапанов?

Что такое морские клапаны?

Морской клапан является важнейшим компонентом, используемым на сосудах для контроля потока жидкостей и газов через системы трубопровода. От систем охлаждения двигателя до управления топливом, морские клапаны помогают регулировать давление, направление и скорость потока. Эти клапаны обеспечивают безопасность, эффективность и производительность в различных морских приложениях. Будь то на грузовом корабле, носителе СПГ или нефтяном танкере, морские клапаны необходимы для инфраструктуры корабля.

Современные морские клапаны, такие как шаровые клапаны, клапаны бабочек и затворы, бывают разных типов и материалов. В Shanghai Univalve Marine Equipment Co., Ltd. эти клапаны спроектированы для соответствия строгим международным стандартам, таким как JIS, GB, DL и HD, что делает их подходящими как для внутренних, так и для международных верфи, включая рынки в Сингапуре, США и Греции.

Как работает морской клапан?

Функция морского клапана проста: открыть, закрыть или частично препятствовать проходу жидкости. Внутренний механизм обычно включает в себя ворота, диск или мяч, которые могут быть вручную или автоматически отрегулированы. Общие дистанционные клапаны используют электрические, гидравлические или пневматические приводы, позволяющие контролировать центральное местоположение, такое как помещение для управления двигателем.

Вот упрощенный обзор того, как работают некоторые ключевые клапаны:

• Клапан глобуса : управления текут с подвижной пробкой и стационарным кольцевым сиденьем. Идеально подходит для дросселирования.

• Клапан затвора : использует скользящие затворы, чтобы остановить или разрешить поток. Лучше всего для полных или полных приложений.

• Клапан бабочки : вращающийся диск управляет потоком и является легким и быстрым действием.

• Проверьте клапан : предотвращает обратный поток, поддерживая направление системы и давление.




Важность клапанов на строительных кораблях

В судостроении каждый компонент должен соответствовать строгим стандартам производительности. Морские клапаны жизненно важны для:

• Безопасность: обеспечение того, чтобы системы топлива, воды и воздуха работают правильно под различными давлением и температурами.

• Соответствие: Соглашение правил, установленных классификационными обществами, такими как ABS, LR и DNV.

• Эффективность: снижение затрат на техническое обслуживание и продление срока службы системы.

Без надежных поставщиков морских клапанов сроки судостроения и безопасность судов были бы скомпрометированы. Вот почему глобальные корабельщики доверяют компаниям, таким как Univalve, поставщик морских клапанов в Китае, известный своими высококачественными продуктами и соблюдением международных морских стандартов.

Типы клапанов на кораблях на основе их дизайна

Различные приложения на бортовых спросах различные конструкции клапанов. Давайте посмотрим на наиболее распространенные типы морских клапанов, найденных на кораблях:

Другие специальные клапаны включают дистанционные оперативные клапаны и криогенные клапаны, используемые в системах метанола и СПГ.

Материалы, используемые при изготовлении морских клапанов

Сучная морская среда требует надежных материалов, которые противостоят коррозии, высоким давлению и экстремальным температурам. В Univalve клапаны изготовлены с использованием:

• Нержавеющая сталь: идеально подходит для коррозийных сред, таких как применение морской воды.

• Чугунная и литая сталь: распространенная в системах общего назначения.

• Бронзовые и медные сплавы: подходят для питьевой воды и топливных линий.

• Специальные сплавы: используются в криогенных клапанах метанола и LNG для операций при -196 ° C.

Выбор правильного материала имеет решающее значение не только для производительности, но и для соблюдения отраслевых стандартов, таких как HD Standard Marine Valve и DL Стандартные требования морского клапана.

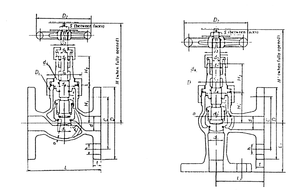

Компоненты морских клапанов

Типичный морской клапан включает в себя:

• Тело : основной корпус, который удерживает внутренние части.

• Капот : покрывает и запечатывает корпус клапана.

• Диск/Ворота/Шар : движущаяся часть, которая управляет потоком.

• Стебель : соединяет привод/маховик к диску.

• Привод или маховик : управляет открытием/закрытием.

• Печать и прокладки : обеспечивают производительность без утечки.

Современные удаленные клапаны также интегрируют контрольные единицы и датчики обратной связи, улучшая автоматизацию системы.

ASME, стандарты API для морской промышленности

Клапаны должны придерживаться строгих стандартов использования на кораблях. Наиболее признанными являются:

• ASME (Американское общество инженеров -механиков) : определяет рейтинги и дизайн давления.

• API (Американский институт нефти) : устанавливает критерии производительности для нефтегазовых применений.

• ISO : Международные стандарты для размеров и производительности клапана.

Такие компании, как Univalve, также предлагают сертифицированные морские клапаны JIS, морские клапаны GB и стандартные морские клапаны HD, каждая из которых адаптирована для региональных правил и предпочтений.

Факторы, которые следует учитывать при выборе клапанов, используемых на кораблях

Выбор правильного морского клапана требует понимания вашей системы и условий работы. Вот ключевые соображения:

1. Тип жидкости : топливо, морская вода, химикаты или газ?

2. Давление и температура : это паровая линия высокого давления или система с низким давлением?

3. Работа клапана : ручное, управляемое дистанционным управлением или автоматическое?

4. Ограничения пространства и установки : некоторые клапаны, такие как клапаны -бабочки, используемые на кораблях, компактные и идеально подходят для плотных пространств.

5. Требования к сертификации : Некоторые регионы требуют стандартов морских клапанов США или морских клапанов Сингапура для соответствия вступлению в порт или соответствия классификации.




Почему стандартные размеры важны?

Обеспечение правильного соответствия и совместимости с системами трубопроводов

Стандартизированные размеры гарантируют, что морские клапаны плавно вписываются в существующую трубопровод. Это сокращает время установки и избегает необходимости дорогих модификаций.

Поддержание оптимальной производительности и продолжительности жизни клапана

Клапан несоответствия может вызвать утечки, вибрацию и преждевременное износ. Стандартные размеры, подобные тем, которые предусмотрены в морских клапанах JIS Univalve, и линии морских клапанов GB, точны, чтобы избежать таких проблем.

Избегание потенциальных опасностей безопасности или повреждения оборудования

Нестандартные компоненты могут привести к неудачам, создавая серьезные риски безопасности. Использование стандартных размеров морских клапанов, как указано в API или ASME, снижает этот риск и упрощает обслуживание.

Как выбрать правильный морской клапан для вашего приложения

Определите размер и тип клапана, необходимый на основе требований процесса

Каждая система на борту корабля имеет особые потребности в потоке и давлении. Например:

• Топливные линии требуют, чтобы не возвращаемые клапаны (SDNR).

• Балластные системы часто используют контрольные клапаны или затворы.

Каталог Univalve (см. Страницу продукта морского клапана) предоставляет подробные варианты размера для различных приложений.

Рассмотрим такие факторы, как давление, температура и совместимость с помощью среды

Сопоставьте тип клапана и материал в рабочей среде вашей системы. Для систем СПГ важен криогенные шариковые клапаны, изготовленные из специализированных сплавов.

Проконсультируйтесь с спецификациями производителя и руководящими принципами, чтобы обеспечить надлежащую соответствие и функциональность

Univalve предоставляет технические листы и консалтинговую поддержку. Независимо от того, нужен ли вам клапан бабочки, используемый на кораблях или дистанционном клапане, вы можете найти рекомендации по установке для обеспечения надежной производительности.

Свяжитесь с производителями морских клапанов, чтобы получить судоходные клапаны

Партнерство с профессиональным производителем морских клапанов обеспечивает качество и послепродажную услугу. Как доверенный поставщик морских клапанов, Univalve предлагает:

• Глобальные сертификаты (LR, ABS, DNV, CCS и т. Д.)

• Пользовательские решения для высокопроизводительных систем

• Широкий ассортимент продукции, включая глобусные клапаны, затворные клапаны и клапаны бабочек

Посетите страницу продуктов Univalve (https://www.univalvemarine.com/products.html), чтобы узнать больше об их решении морского клапана Китая и связанных с ними продуктами, такими как клапаны SCR и клапаны BWMS.

Часто задаваемые вопросы

Q1: Какой самый распространенный морской клапан используется на кораблях?
A1: клапан глобуса широко используется для его способности дросселирования и является общим выбором в системах топлива, нефти и охлаждающих вод.

Q2: Что такое винт без возвратного клапана (SDNR)?
A2: Это тип контрольного клапана, который обеспечивает ручное отключение и предотвращает обратный поток, идеально подходит для систем морской воды и охлаждения.

Q3: Могу ли я использовать клапаны бабочек для топливных систем?
A3: Как правило, клапаны -бабочки, используемые на кораблях, более подходят для систем воздуха и воды из -за потенциальных ограничений герметизации в топливных линиях.

Q4: Сертифицированы ли ваши клапаны для международной доставки?
A4: Да, морские клапаны Univalve сертифицированы ABS, LR, DNV, BV, NK, KR, CCS и многое другое.

Q5: Где я могу найти Marine Clapes USA Стандартные совместимых?
A5: Univalve предлагает клапаны, которые соответствуют стандартам ASME/API, что делает их подходящими для морских клапанов США.

Q6: варьируются ли стандартные размеры морских клапанов в зависимости от страны?
A6: Да, например, морской клапан JIS, морской клапан GB и стандартный морской клапан DL немного отличаются по размерам фланца и стандартам нити.

Q7: Какое время выполняется для больших заказов?
A7: Время заказа зависят от количества и настройки, но Univalve предлагает гибкие и своевременные решения по доставке во всем мире.

Q8: Как я могу гарантировать, что клапан, который я выбираю, совместим с моей системой?
A8: Обратитесь к спецификациям производителя или проконсультируйтесь с технической командой Univalve, чтобы соответствовать вашим системным требованиям.

Независимо от того, модернизируете ли вы более старое судно или указываете компоненты для NewBuild, выбор правильного морского клапана является ключом к обеспечению надежности долгосрочной сосуды. Благодаря глобальному охвату, десятилетиям опыта и соблюдением стандартных размеров морских клапанов, Univalve Marine Equipment Co., Ltd. готова удовлетворить развивающиеся потребности современного судостроения.
